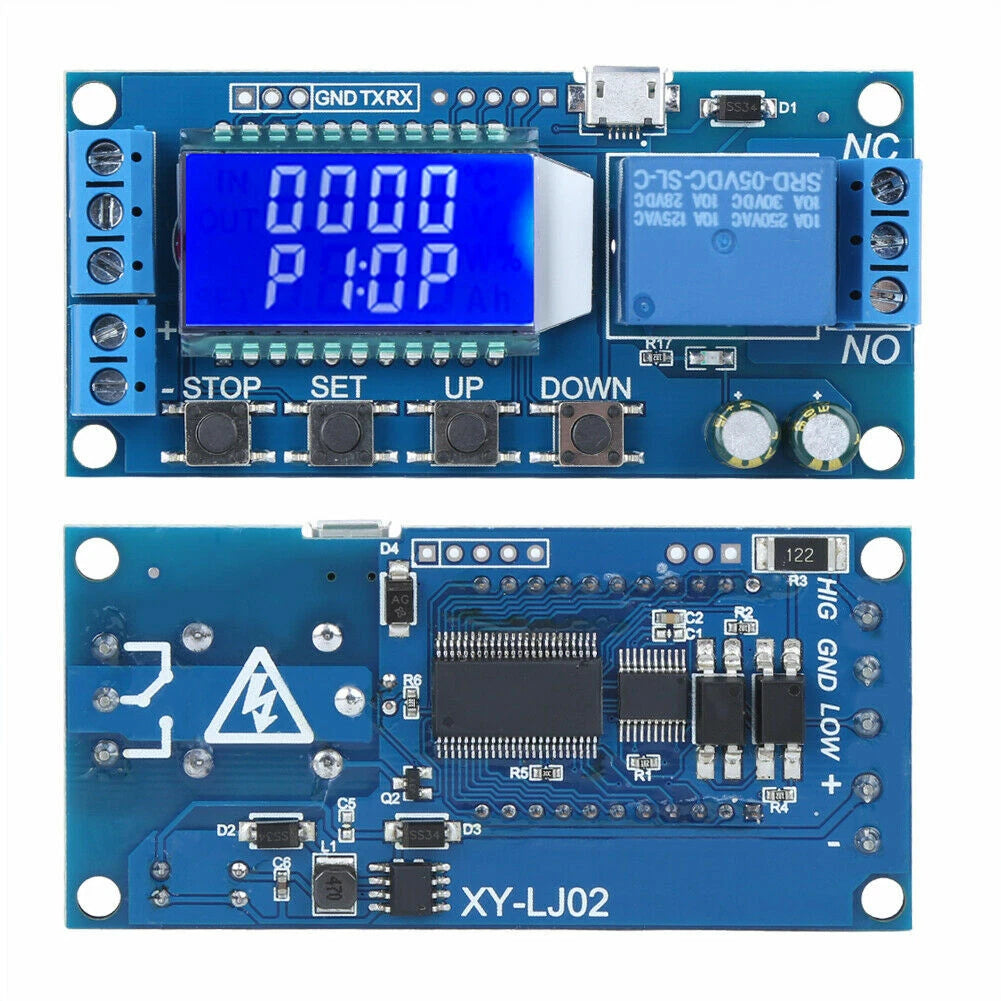

5V interruttore Relè Modulo temporizzazione LCD di circuito timer acc. spegn.
€7,00
Prezzo promozionale
€7,00
Prezzo di listino
Caratteristiche principali del prodotto
1. Display con LCD a due colonne, può visualizzare direttamente i parametri;
2. Modalità trigger: livello alto e basso, quantità di interruttore per soddisfare la maggior parte delle esigenze.
3. Alimentazione: 6 ~ 30 V, supporta anche micro USB 5.0 V, molto conveniente, connessione posteriore di alimentazione.
4. I parametri possono essere modificati tramite UART.
5. Pulsante di arresto per fornire la funzione di arresto di emergenza.
6. 5 minuti senza alcuna operazione in uno stato di basso consumo, ogni azione si riaccende.
7. I parametri OP / CL / LOP possono essere modificati individualmente
8. Tutti i parametri vengono salvati automaticamente dallo spegnimento.
Introduzione alla modalità di lavoro (P1 ~ P7)
P1: Dopo che il segnale è stato attivato, la conduzione del relè in tempo OP si disconnette; Nel tempo OP, il segnale non è valido.
P2: Dopo che il segnale è stato attivato, la conduzione del relè in tempo OP si disconnette; Nel tempo OP, il segnale attiva un nuovo timer.
P3: Dopo che il segnale è stato attivato, la conduzione del relè in tempo OP si disconnette; Nel tempo OP, il timer di ripristino del trigger del segnale, il relè scollegato e il tempo di arresto.
P4: Quando viene attivato, dopo che il relè è stato scollegato dall'ora CL, tempo OP di conduzione relè, al termine della temporizzazione, scollegare il relè.
P5: Quando viene attivato, dopo il tempo di funzionamento della conduzione del relè, il relè disconnette il tempo CL, quindi esegue il loop dell'azione sopra, restituisce il segnale nel loop, i relè si scollegano, arresta il timer e il numero di cicli (LOP) può essere impostato;
P6: Quando viene attivato, dopo il tempo di funzionamento della conduzione del relè, il relè disconnette il tempo CL, quindi esegue il loop dell'azione sopra, il segnale non è valido nel loop, il numero di cicli (LOP) può essere impostato;
P7: Funzione di mantenimento del segnale: il segnale viene mantenuto, la temporizzazione viene cancellata e la conduzione del relè; quando il segnale scompare, il relè si disconnette dopo la temporizzazione OP; durante la temporizzazione, c'è un altro segnale e la temporizzazione viene azzerata;
Parametri del prodotto:
1. Alimentazione: 6 V ~ 30 V e micro USB 5.0 V.
2. Sorgente del segnale trigger: alto livello (3,0 V ~ 24,0 V), basso livello (0,0 V ~ 0,2 V), segnale di commutazione.
3. Carico di uscita massimo: CC 30 V 5 A e CA 220 V 5 A.
4. Corrente statica: 15 mA Corrente di funzionamento: 50 mA.

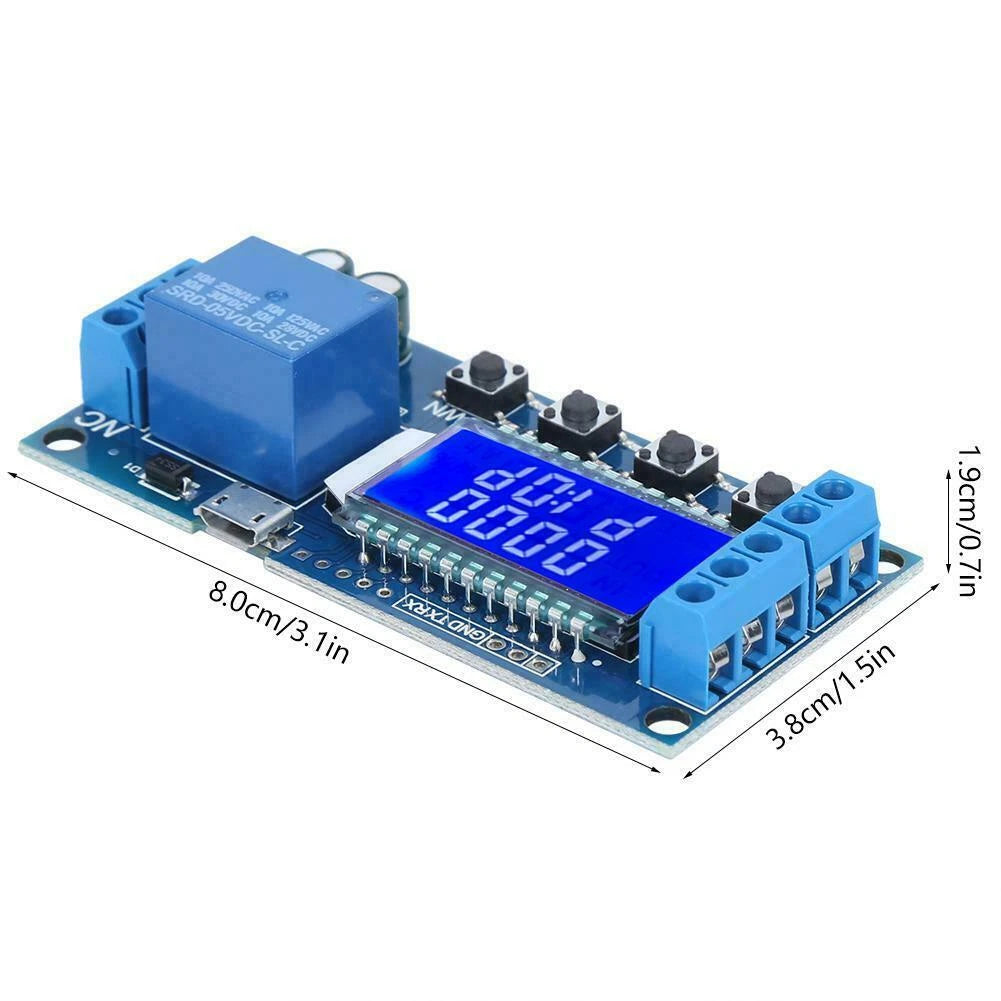

5. Tempo di impiego: più di 100.000 volte; temperatura di lavoro: -40-85 ° C; dimensione: 8,0 * 3,8 * 1,9 cm.
6. Isolamento foto accoppiatore, forte capacità anti-interferenza, circuito di grado industriale
Intervallo di tempo:
0,01 sec ~ 9999 min
Come scegliere l'intervallo di tempo:
Nell'interfaccia di modifica dei parametri OP / CL, premere brevemente il pulsante STOP per selezionare l'intervallo di temporizzazione.
XXXX Intervallo di tempo: 1sec ~ 9999sec
XXX.X Intervallo di tempo: 0,1 sec ~ 999,9 sec
XX.XX Intervallo di tempo: 0,01 sec ~ 99,99 sec
X.X.X.X Intervallo di tempo: 1 min ~ 999,9 min
Ad esempio, se si desidera impostare l'OP su 3,2 secondi, spostare il punto decimale su dieci cifre. Display LCD 003.2
Descrizione parametro: OP on-time, CL off time, LOP cycle times (1 - 9999 volte, "----" rappresenta un numero infinito di cicli)
Impostazioni dei parametri:
a) Tenere premuto il tasto SET per accedere all'interfaccia di impostazione;
b) Impostare prima la modalità di lavoro, la modalità di lavoro lampeggia promemoria, impostare la modalità di lavoro premendo i tasti SU / GIÙ;
c) Premere brevemente il pulsante SET per selezionare la modalità di lavoro e accedere alle impostazioni dei parametri di sistema.
d) Nell'interfaccia di impostazione dei parametri di sistema, premere il tasto SET per cambiare i parametri di sistema da modificare e premere / premere a lungo il tasto SU / GIÙ per modificare. (Nota: premere brevemente SET in P-1 ~ P-3, la modalità P-7 non è valida);
e) Nell'interfaccia di modifica dei parametri OP / CL, premere brevemente STOP per cambiare l'unità del timer (1s / 0.1s / 0.01s / 1min);
f) Dopo che tutti i parametri sono stati impostati, tenere premuto il pulsante SET per più di 2 secondi per rilasciare la mano, salvare le impostazioni dei parametri e uscire dall'interfaccia di impostazione
1. Caricamento dati remoto e funzioni di impostazione dei parametri:
Il sistema supporta le funzioni di lettura e scrittura dei parametri UART; 9600,8,1
Caratteristiche aggiuntive:
a) Stato di basso consumo: Nell'interfaccia in esecuzione, premendo a lungo il pulsante STOP, la funzione di bassa potenza viene avviata o chiusa (L-P seleziona on per avviare la funzione di ibernazione e off disattiva la funzione di ibernazione);
b) Selezione della funzione del relè: nell'interfaccia operativa, premendo brevemente il pulsante STOP, la funzione del relè viene avviata o chiusa, 'on' soddisfa la condizione di conduzione normalmente il relè si accende, 'OFF' soddisfa la condizione di conduzione il relè non si accende ; "OFF" Nello stato, il sistema lampeggia "OUT";
c) Vista parametri: nell'interfaccia operativa, premere brevemente il tasto SET per visualizzare l'impostazione dei parametri correnti del sistema, senza influire sul normale funzionamento del sistema;
d) Cambio del contenuto del display: in modalità P-5 P-6, cambiare il contenuto del display (tempo di esecuzione / numero di ciclo) premendo il tasto GIÙ per un momento.
Il pacchetto include: 1 x DC5V Modulo relè di ritardo temporale Trigger Cycle Timming Circuit Switch Board USB LCD
